micro:bit版 ラッチ＆パルス、タイマーインターフェース


★ラッチモードのLEDの表示が「Ｒ」になっていますが間違いです。正しくは「Ｌ」(Latch) です！



　 　

以前浅田先生に分けていただいたATtiny4313で作ったスイッチインターフェースをmicro:bitに移植してみました。（http://pain.on.coocan.jp/avr/pulse_ratch_timer_ATtiny4313_3/）

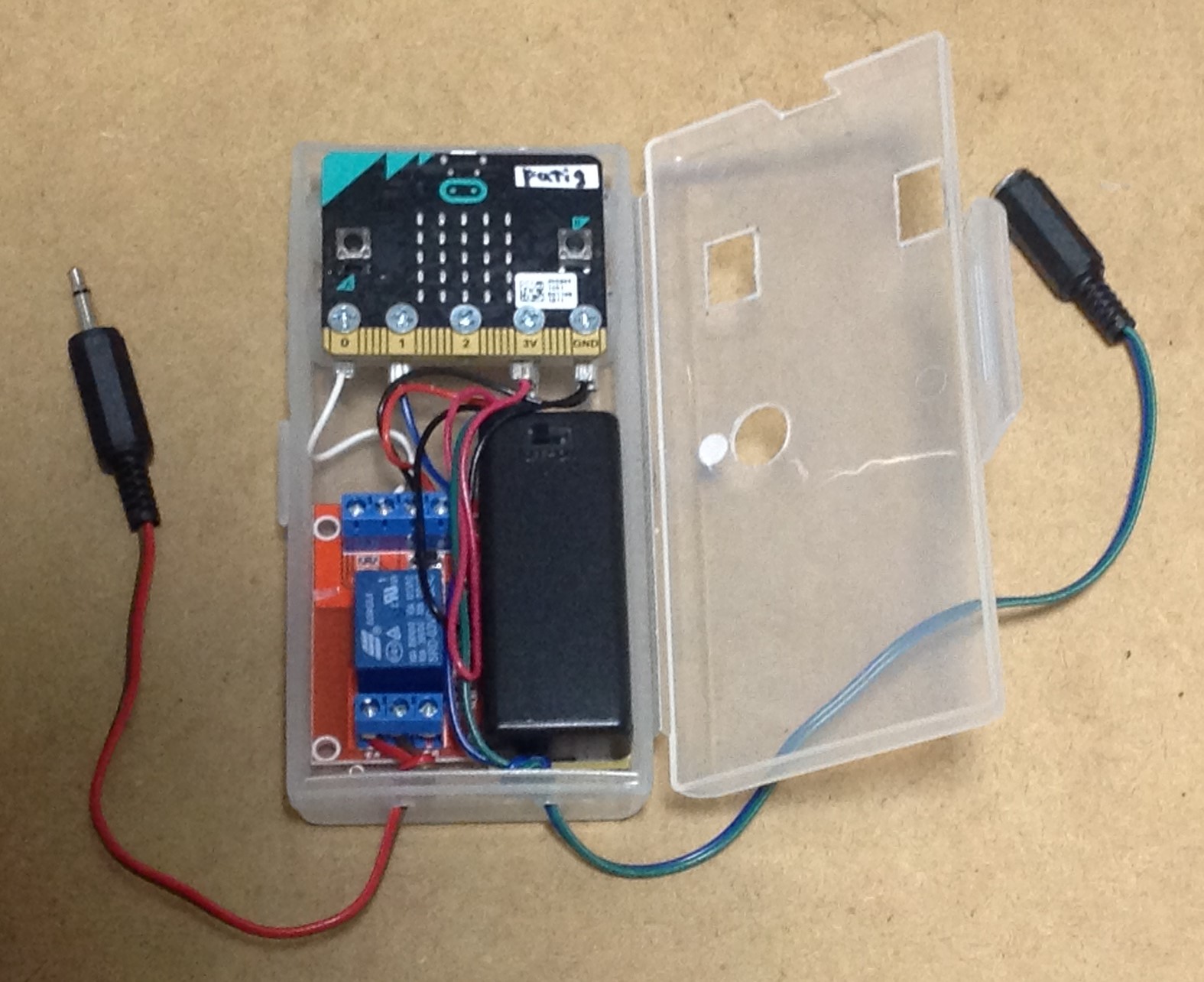

回路は入出力端子への接続は半田付けができるだけ少なくなるように圧着端子とM3のボルトナットを使用し、出力にはアマゾンの中国製のリレーモジュールを使用しました。 またATtiny4313では設定の切り替えをディップスイッチで行っていましたが、Ｂボタンの長押し・短押しとＬＥＤの表示で設定を切り替えるようにしました。

今回も浅田先生の書かれた「初めての方へのmicro:bit基礎講座」が非常に参考になりました。micro:bit に興味を 持たれた方はこの冊子を手に入れられることを強くおススメします。
（http://www.ne.jp/asahi/ja/asd/jaera/microbit/microbit.htm）

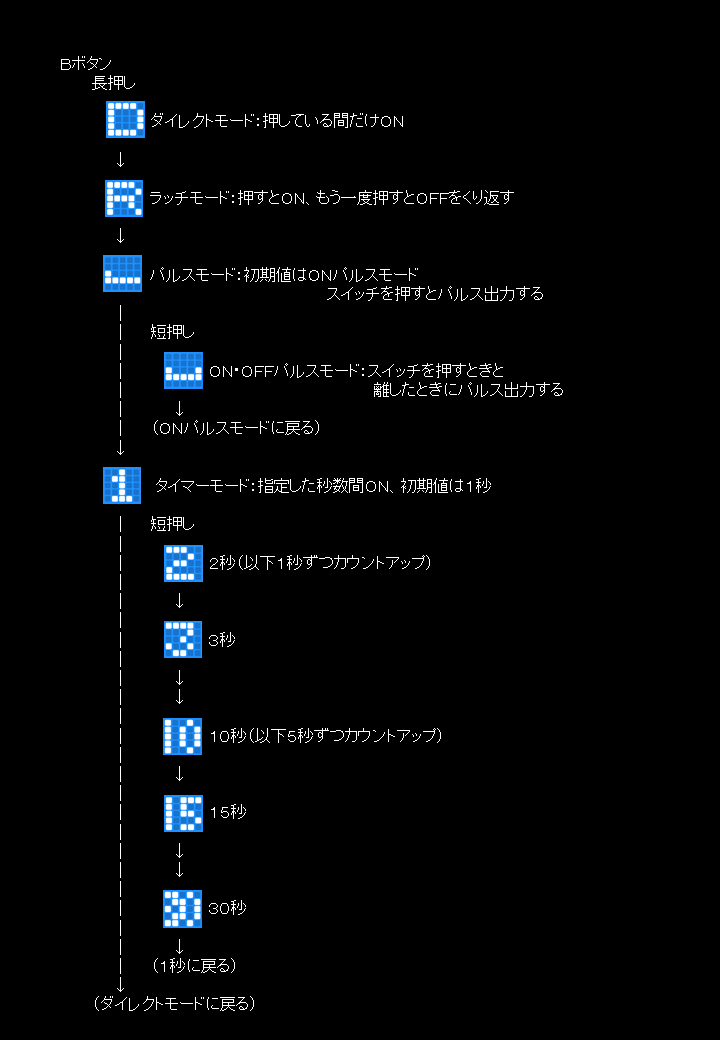

（設定メニュー）

　

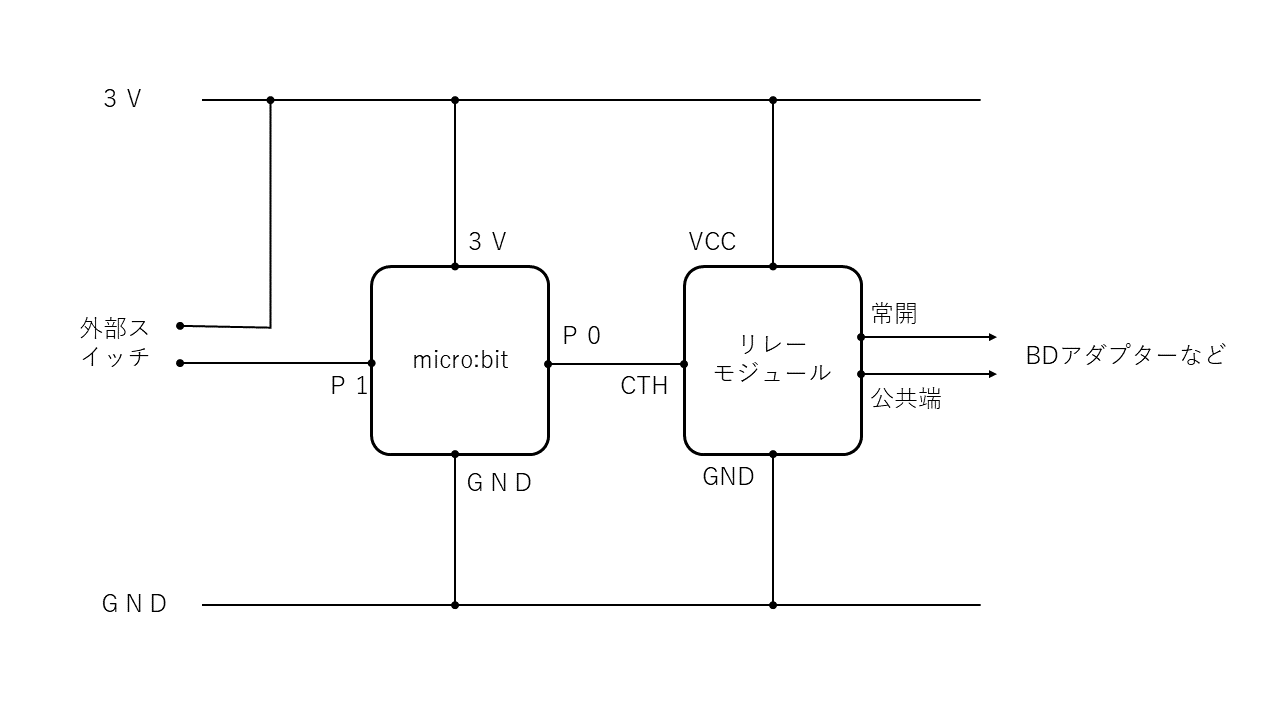

（回路）

　

　　

　入力
　　Ａボタン：micro:bit本体についている
　　Ｂボタン：　　　　〃
　　Ｐ１：外部スイッチ

　出力
　　Ｐ０：リレー出力（外部出力、ＢＤアダプタ等へ）


（プログラム）

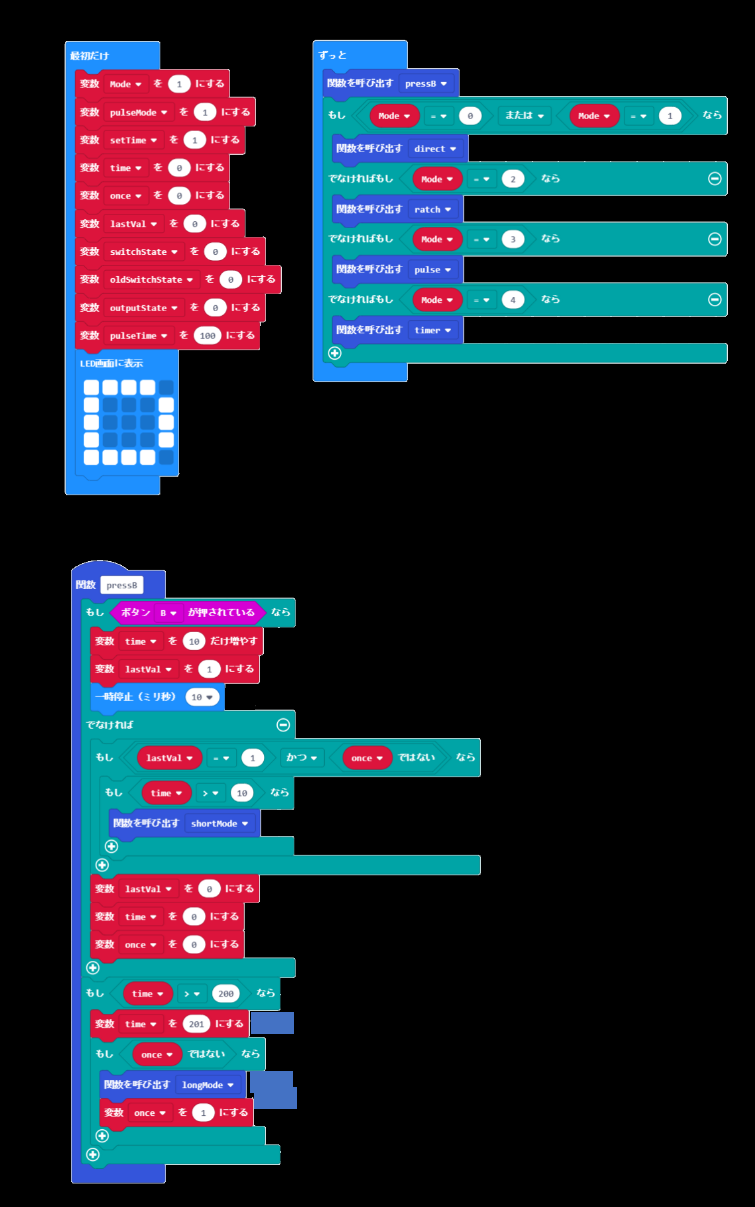

　　[最初だけ]
　　　　各変数の定義とＬＥＤの初期表示の設定

　　[ずっと]
　　　　関数[pressB]の呼び出し（Ｂボタンを押したときの処理）
　　　　各モードに応じて関数呼び出し
　　　　　初期値orモード１のとき → 関数[direct]の呼び出し（ダイレクトモードの処理）
　　　　　モード２のとき → 関数[ratch]の呼び出し（ラッチモードの処理）
　　　　　モード３のとき → 関数[pulse]の呼び出し（パルスモードの処理）
　　　　　モード４のとき → 関数[timer]の呼び出し（タイマーモードの処理）

　　[pressB]（Ｂボタンを押したときの処理）
　　　　Ｂボタン短押しのとき → 関数[shortMode]の呼び出し（Ｂボタン短押しの処理）
　　　　Ｂボタン長押しのとき → 関数[longMode]の呼び出し（Ｂボタン長押しの処理）

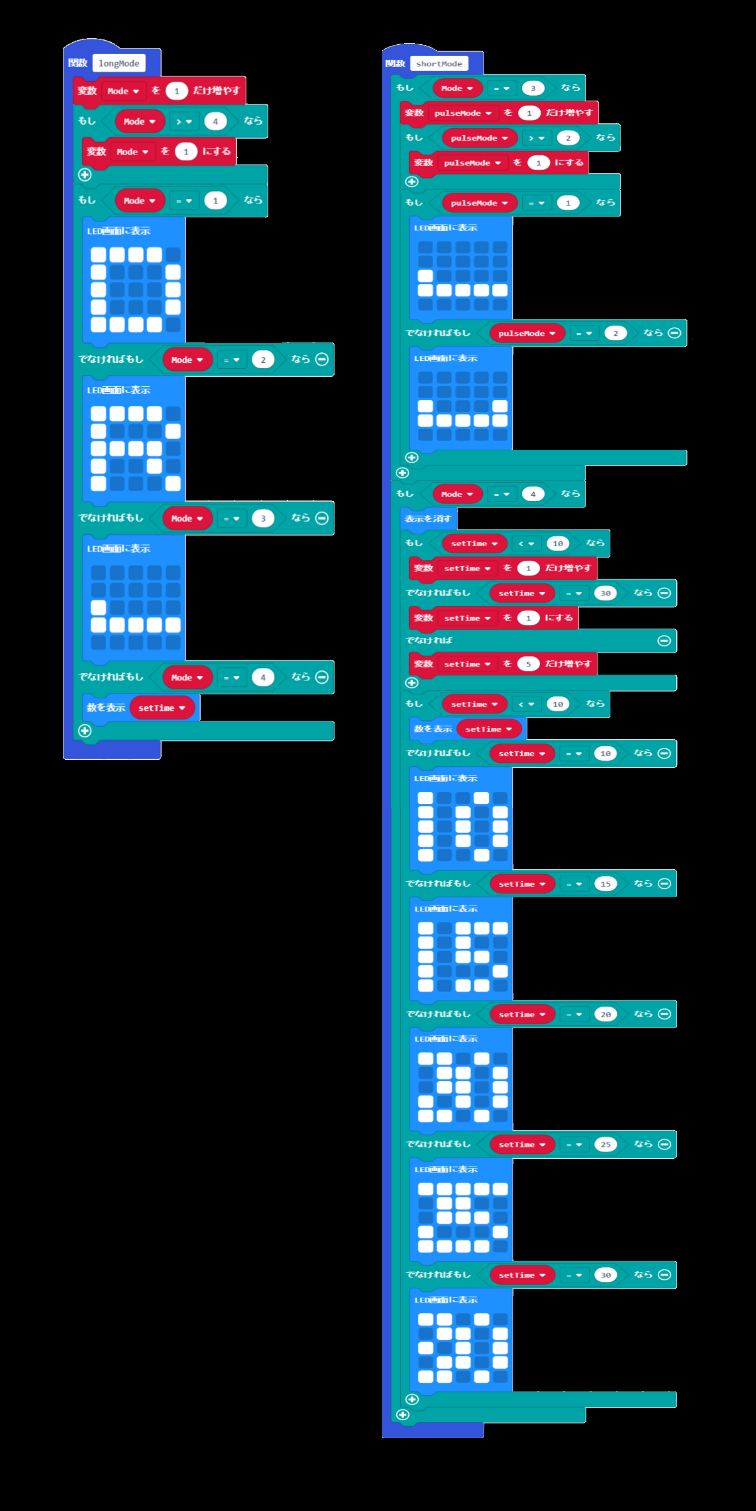

　　[longMode]（Ｂボタン長押し時の処理）
　　　　Ｂボタンを長押しごとにモードと表示を変更
　　　　　モード１（ダイレクトモード）
　　　　　　→ モード２（ラッチモード）
　　　　　　　→ モード３（パルスモード）
　　　　　　　　→ モード４（タイマーモード） → モード１ へ戻る

　　[shortMode]（Ｂボタン短押し時の処理）
　　　　Ｂボタンを短押しごとに
　　　　　モード３のとき（パルスモード）
　　　　　　ＯＮパルスモード
　　　　　　　→ ＯＮ･ＯＦＦパルスモード → ＯＮパルスモード へ戻る
　　　　　モード４のとき（タイマーモード）
　　　　　　１秒 → ２秒 →・・・→ 10秒 → 15秒 →・・・→ 30秒 → １秒 へ戻る

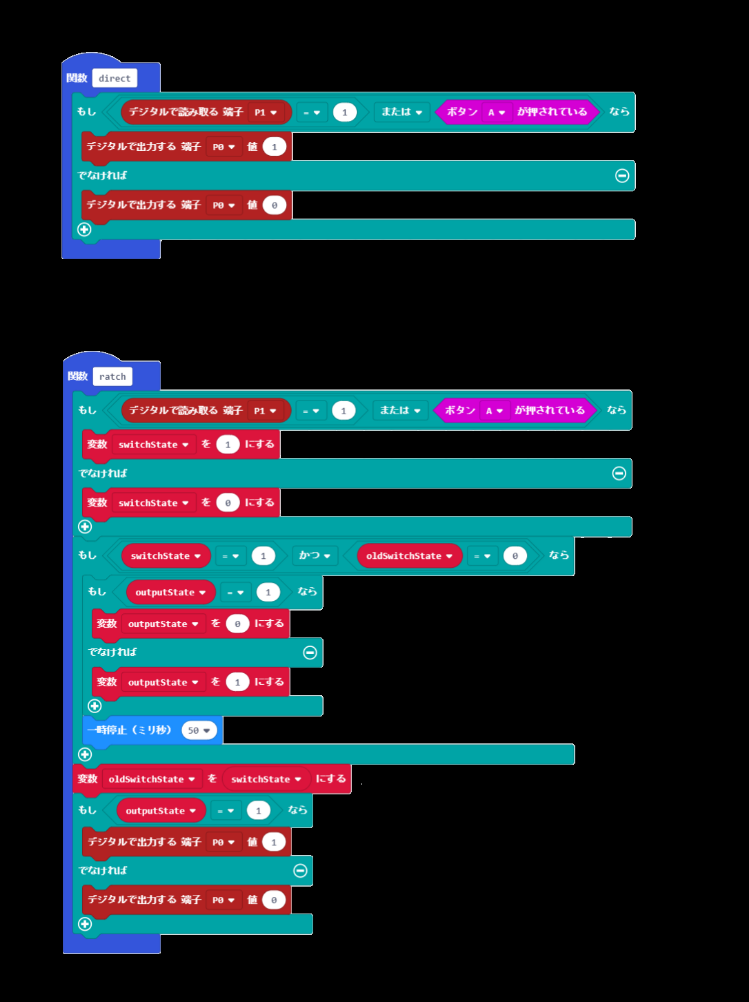

　　[direct]（ダイレクトモードの処理）

　　[ratch]（ラッチモードの処理）

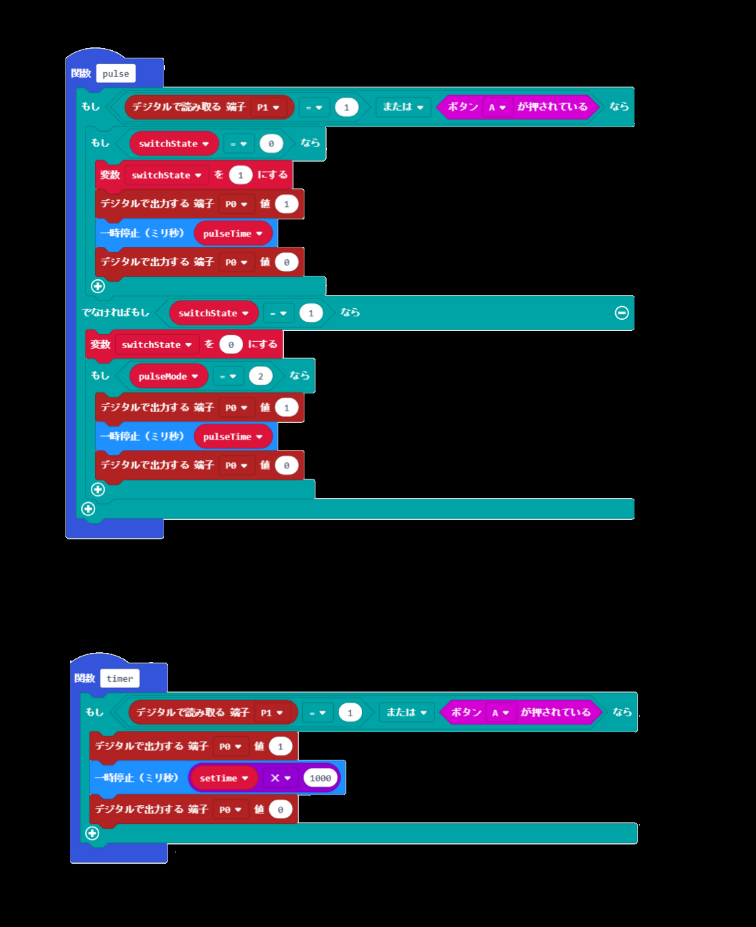

　　[pulse]（パルスモードの処理）

　　[timer]（タイマーモードの処理）

　　hexファイルのダウンロード　(右クリック→名前を付けてリンク先を保存(K))
